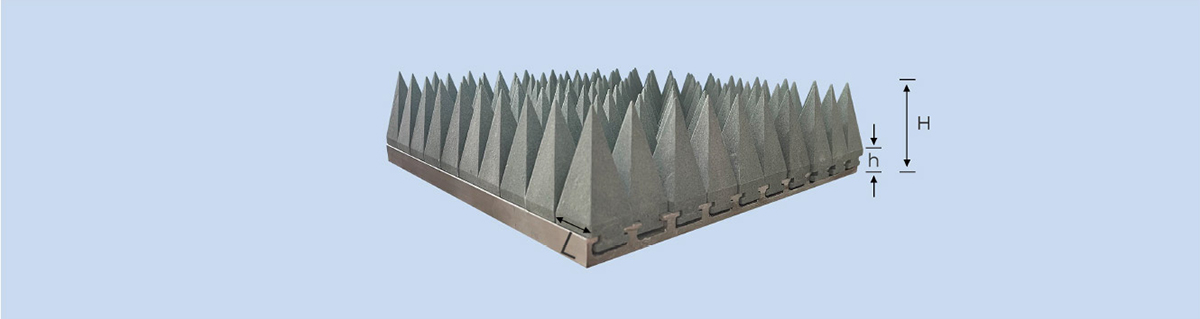

大功率角锥碳化硅吸波材料

碳化硅的本征优势：作为宽禁带半导体，碳化硅具有优异的耐高温性（可耐受 1600℃以上）、高导热性（约 150-490 W/(m・K)）和稳定的电磁性能，在高功率电磁辐射下不易发生击穿或性能衰减，能通过介电损耗（电子极化、晶格振动）将电磁能转化为热能并快速导出，避免材料因过热失效。

角锥结构的增效作用：尖端至基底的渐变形态形成阻抗梯度，使电磁波从空气到材料的阻抗平滑过渡，大幅减少表面反射；同时，角锥内部的多重反射路径延长了电磁波与碳化硅的作用时间，增强能量耗散效率，尤其对 1GHz 以上高频段吸收效果显著（反射损耗通常≤-30dB）。

大功率适配性：材料整体力学强度高（抗弯强度≥300MPa），可承受千瓦级至兆瓦级电磁功率密度（如 1000W/cm² 以上），且在高温（≤1000℃）、强辐射环境下化学稳定性优异，无挥发物或结构崩解，是目前少数能在极端电磁环境下长期稳定工作的吸波材料之一。

该材料的角锥高度通常为 50-300mm，可通过调整锥度、碳化硅纯度（60%-99%）及掺杂（如引入碳、硼等元素）调控吸波频段，兼顾宽频覆盖（2GHz-100GHz）与高功率耐受，是强电磁场景下的核心防护材料。

大功率角锥碳化硅吸波材料特性与参数

物理特性

具有良好的高温稳定性

耐化学腐蚀

优异的抗氧化性能

低热膨胀系数及良好的真空活用性

吸波性能

工作频率0.5GHz~40GHz。反射损耗-20 dB 至-50 dB(根据频率和设计)

阻燃性能

本体不燃

满足GB8624-A级标准

环保性能

本体是一种无机陶瓷材料

相比传统聚氨酯类吸波材料，具有天然环保、安全无毒可回收等优势

使用寿命长，减少更换频率

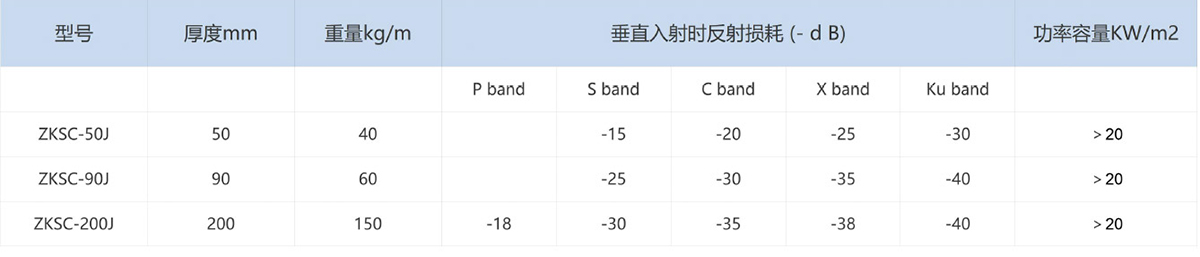

大功率角锥碳化硅吸波材料产品规格

大功率角锥碳化硅吸波材料主要应用

高功率微波（HPM）测试平台：作为微波暗室的主吸波材料，用于高功率雷达、定向能武器的效能测试。其耐高温与抗击穿特性可直接吸收 HPM 源发射的强电磁波，避免暗室墙体反射导致的测试误差或设备损坏。

核电磁脉冲（NEMP）防护：在核电站、军事指挥中心等关键设施的电磁屏蔽工程中，铺设于墙体或屏蔽舱内壁，吸收核爆产生的瞬时强电磁脉冲，保护内部精密电子系统（如控制系统、通信设备）免受过载冲击。

航天飞行器热防护：用于航天器返回舱或高超音速飞行器的表面吸波结构，在耐受气动加热（温度可达 1000℃以上）的同时，吸收再入过程中产生的等离子体鞘层电磁辐射，保障通信链路稳定（即 “黑障” 问题缓解）。

工业高功率设备：在微波加热、射频溅射等工业设备的腔体中作为内衬，吸收未被工件吸收的残余强电磁波，提高能量利用效率，同时防止电磁波泄漏对操作人员及周边设备造成危害。

脉冲功率实验装置：适配于加速器、强流电子束装置的测试环境，吸收装置运行时产生的杂散强电磁脉冲，避免干扰测量仪器的精度，保障实验安全。

这类材料凭借 “高功率耐受 - 宽频吸收 - 极端环境稳定” 的独特组合，正逐步成为高功率电磁技术领域不可或缺的关键材料，其发展方向聚焦于更高纯度碳化硅的低成本制备及多频段吸收性能的协同优化。
